Schede tecniche - Scale e corsie mobili

Le soluzioni proposte fanno riferimento a prodotti standard: per esigenze diverse consultare ELMA.

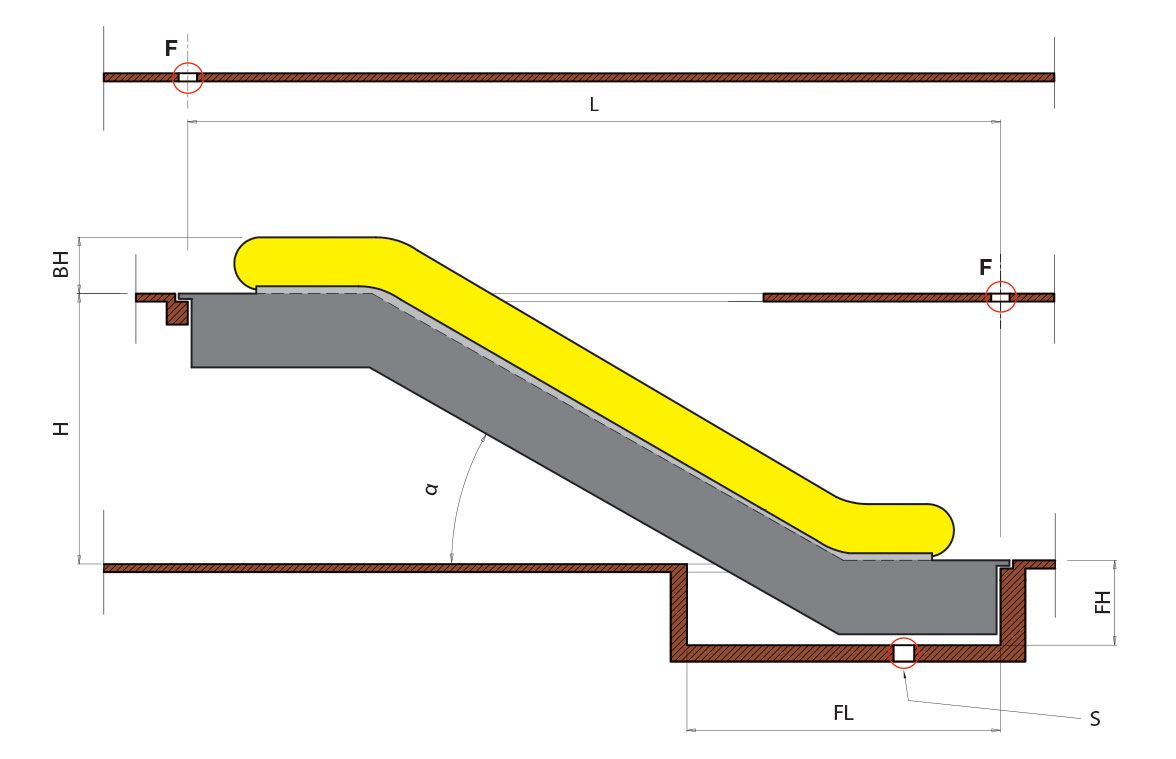

Scale mobili - Servizio privato

Inclinazione	Larghezza gradino	Ingombro esterno	Velocità	Portata	Scheda tecnica
	(mm)	(mm)	(m/s)	(ps/h)
30°	600	1200	0,5	3600	Scheda tecnica
30°	800	1400	0,5	4800	Scheda tecnica
30°	1000	1600	0,5	6000	Scheda tecnica
35°	600	1200	0,5	3600	Scheda tecnica
35°	800	1400	0,5	4800	Scheda tecnica
35°	1000	1600	0,5	6000	Scheda tecnica

Scale mobili - Servizio pubblico

Inclinazione	Larghezza gradino	Ingombro esterno	Velocità	Portata	Scheda tecnica
	(mm)	(mm)	(m/s)	(ps/h)
30°	600	1260	0,5	3600	Scheda tecnica
30°	800	1460	0,5	4800	Scheda tecnica
30°	1000	1660	0,5	6000	Scheda tecnica

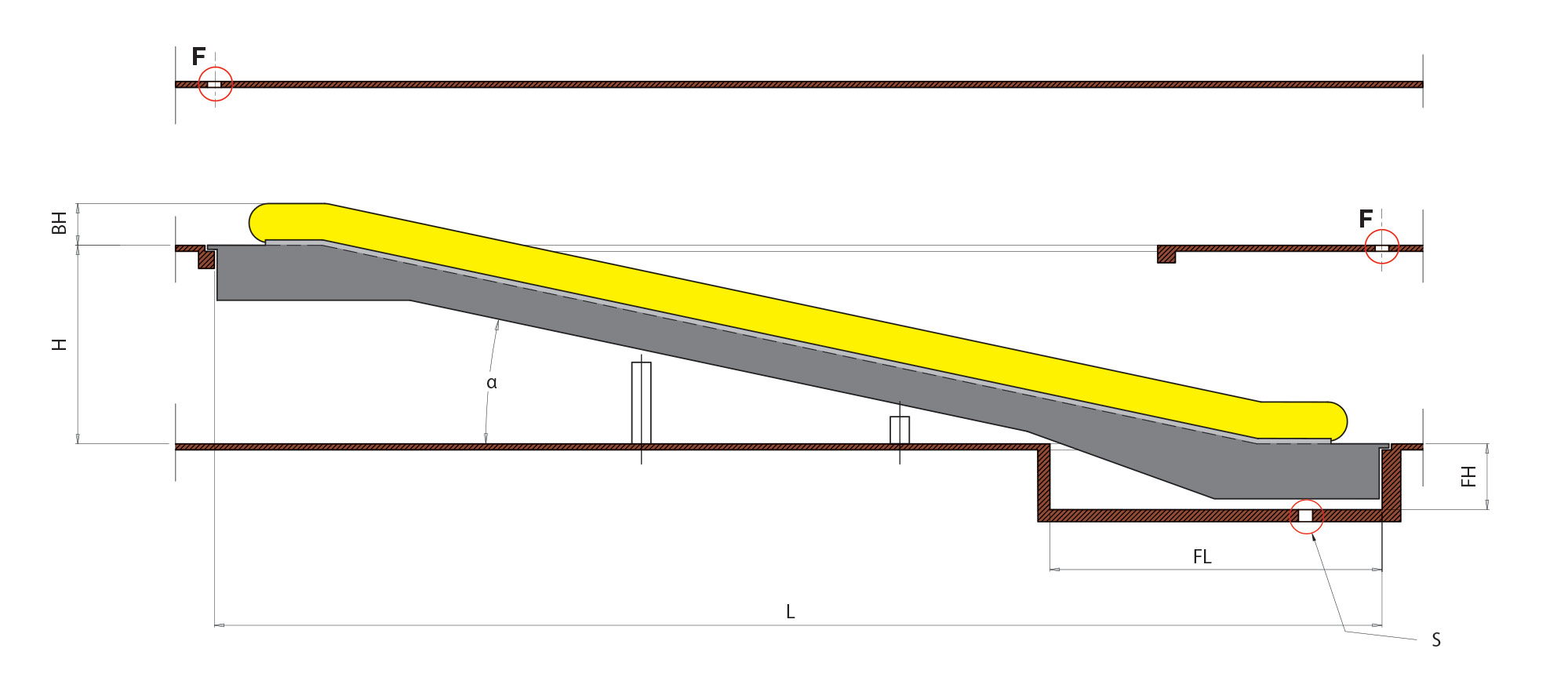

Corsia mobile compatta

Inclinazione	Larghezza gradino	Ingombro esterno	Velocità	Portata	Scheda tecnica
	(mm)	(mm)	(m/s)	(ps/h)
10°	800	1400	0,5	4800	Scheda tecnica
10°	1000	1600	0,5	6000	Scheda tecnica
11°	800	1400	0,5	4800	Scheda tecnica
11°	1000	1600	0,5	6000	Scheda tecnica
12°	800	1400	0,5	4800	Scheda tecnica
12°	1000	1600	0,5	6000	Scheda tecnica

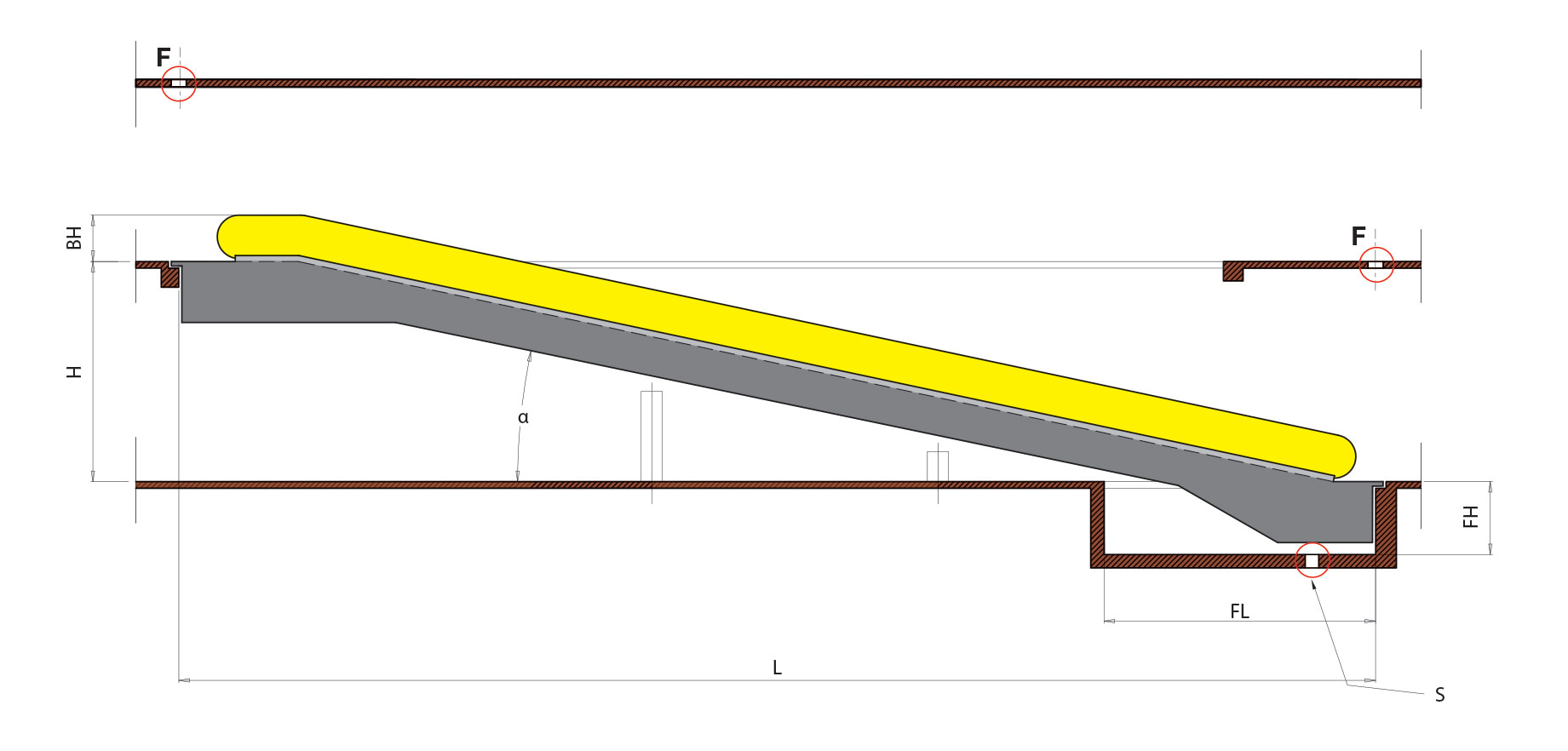

Corsia mobile con doppio raccordo

Inclinazione	Larghezza gradino	Ingombro esterno	Velocità	Portata	Scheda tecnica
	(mm)	(mm)	(m/s)	(ps/h)
10°	800	1400	0,5	4800	Scheda tecnica
10°	1000	1600	0,5	6000	Scheda tecnica
11°	800	1400	0,5	4800	Scheda tecnica
11°	1000	1600	0,5	6000	Scheda tecnica
12°	800	1400	0,5	4800	Scheda tecnica
12°	1000	1600	0,5	6000	Scheda tecnica

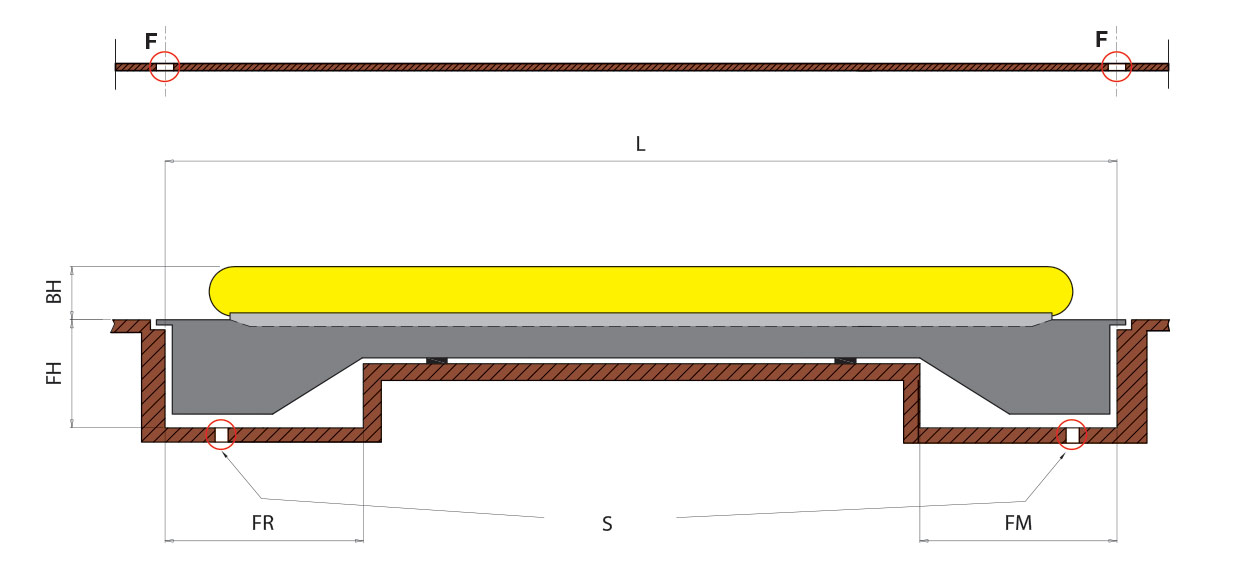

Marciapiede mobile

Inclinazione	Larghezza gradino	Ingombro esterno	Velocità	Portata	Scheda tecnica
	(mm)	(mm)	(m/s)	(ps/h)
0°	800	1460	0,5	4800	Scheda tecnica
0°	1000	1660	0,5	6000	Scheda tecnica
